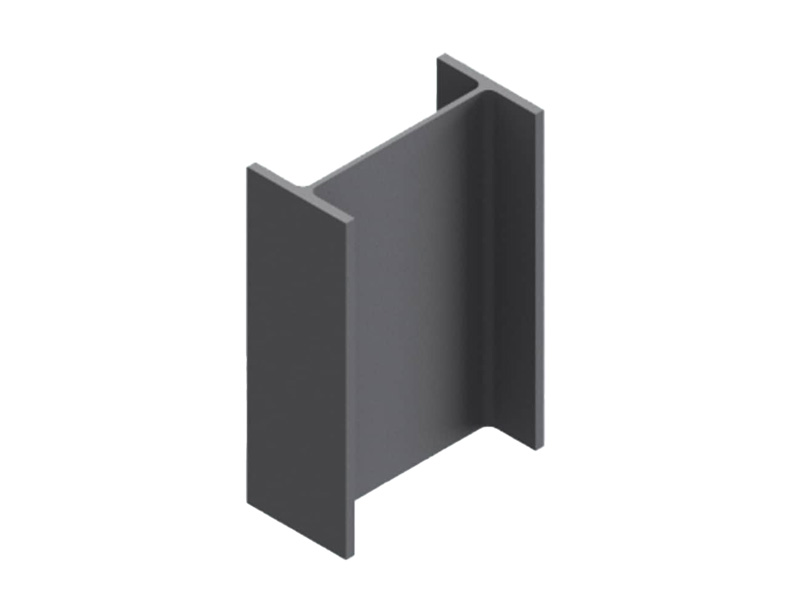

UB Profiller
S235J0 – S235JR – S235J2 ( ST37 ), S275J0 – S275JR – S275J2 ( ST44 ), S355J0 – S355JR-S355J2 ( ST52 ) Kalite olarak Sıcak şekilli üretilen yapı Profilleridir. Standart olarak 6 MT ve 12 MT’dir. Miktara göre özel boy üretim de yapılabilmektedir. Ürünlerimizi Avrupa EN 10025, Almanya DIN 17100, İngiltere BS 4360, Amerikan ASTM, Rusya GOST 380-94 kalite standartlarında tedarik edebilmekteyiz.
- Açıklama
Ebat: 100-300 mm
Boy: 6-15 m
Boyutlar: BS 4-1
Toleranslar: EN 10034
UB Profil Fiyat ve Stok bilgisi için Firmamızla iletişime Geçebilirsiniz
| Gösterim Designation | Ölçüler Dimensions | Kesit Özellikleri Section Properties | Mukavemet Değerleri Strength Properties | |||||||||||||
| x (y) ekseni x (y) axes | y (z) ekseni y (z) axes | |||||||||||||||
| h mm | b mm | (tw) s mm | (tf) t mm | r mm | G kg/m | (A) F cm² | (Al) Fl m²/m | (Ag) FG m²t | (Iy) Ix cm | (Wy) Wx cm³ | (Wpl,y) Wpl,x cm³ | (Iz) Iy cm4 | (Wz) Wy cm³ | (wpl,z) Wpl,y cm³ | ||
| UB 178x102x19 | 177,8 | 101,2 | 4,8 | 7,9 | 7,6 | 19,0 | 24,26 | 0,738 | 38,74 | 1356 | 152,5 | 171,3 | 136,7 | 27,02 | 41,59 | |
| UB 203X102XZ3 | 203,2 | 101,8 | 5,4 | 9,5 | 7,6 | 23,1 | 29,40 | 0,790 | 34,22 | 2105 | 207,2 | 234,1 | 163,9 | 32,19 | 49,75 | |
| UB 203x155x25 | 203,2 | 133,2 | 5,7 | 7,8 | 7,6 | 25,1 | 31,97 | 0,915 | 36,45 | 2340 | 230,3 | 257,7 | 307,6 | 46,19 | 70,94 | |
| UB 203x133x30 | 206,8 | 133,9 | 6,4 | 9,6 | 7,6 | 30,0 | 38,21 | 0,923 | 30,78 | 2896 | 280,0 | 314,4 | 384,7 | 57,45 | 88,22 | |
